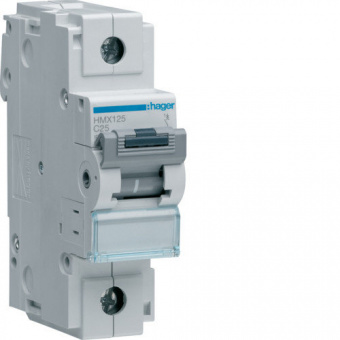

Hager Автоматический выключатель 1P 50kA C-25A 1.5M HMX125

Профессиональное коммутирующее устройство с небольшим номиналом и высокими защитными характеристиками. Предотвращает поражение проводки и электрооборудования сверхтоками или коротким замыканием. Имеет небольшие габариты и высокую отключающую способность в 50 кА. Кривая отключения С позволяет в течение 1-10 секунд отключить автомат при токе, превышающем номинал в 5-10 раз.

Автоматический выключатель HMX 1P 50kA C-25A 1.5M, Hager, HMX125 является однополюсным устройством и подходит для применения в однофазных сетях. Размещается в распределительных щитках для питания отдельных линий с максимальной мощностью потребителей 5,5 кВт. Походит для применения в коммерческих и промышленных цепях со средними пусковыми токами. Возможно обеспечение электричеством подъёмных механизмов, электродвигателей, обогревательного оборудования и станков.

Однополюсный механизм, размещённый в прочном 1,5М корпусе. Имеется дополнительная защита от прогорания. Спереди располагается рычаг выключателя, поле для маркировки или других записей. На задней стенке расположен механизм крепления к DIN-рейке. Клеммы размещены снизу и сверху, позволяют произвольно подключать проводники или гребёнчатые шины. Сверху предусмотрен дополнительный контакт для питания вспомогательных маломощных линий.

Автоматический выключатель HMX 1P 50kA C-25A 1.5M, Hager, HMX125 обеспечивает защиту проводки при помощи двух расцепителей:

• Электромагнитный – представляет собой соленоид со штоком, связанным с механизмом размыкания. Внутри имеется катушка и сердечник, при прохождении тока КЗ в ней возникает электромагнитное поле, после чего сердечник выбрасывает и шток отключает питание;
• Тепломеханический – состоит из биметаллической пластины, пропускающей ток. При прохождении сверх номинального значения происходит нагрев пластины – она изгибается и отключает автомат.

Аппарат включён в профессиональную серию приборов с высокими защитными характеристиками. К данным приборам имеется множество дополнительных комплектующих и аксессуаров.
